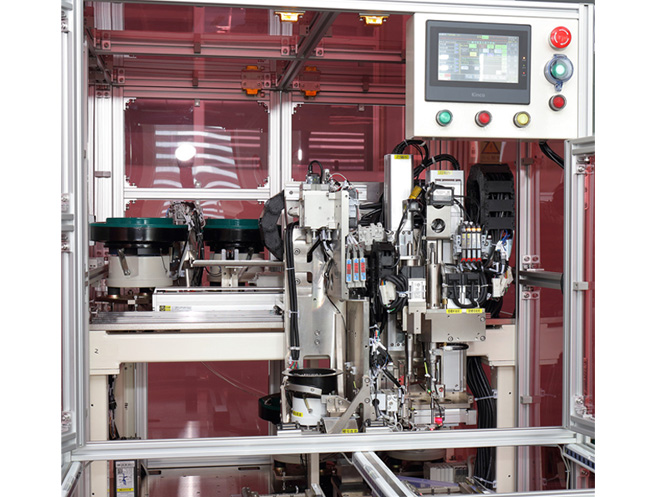

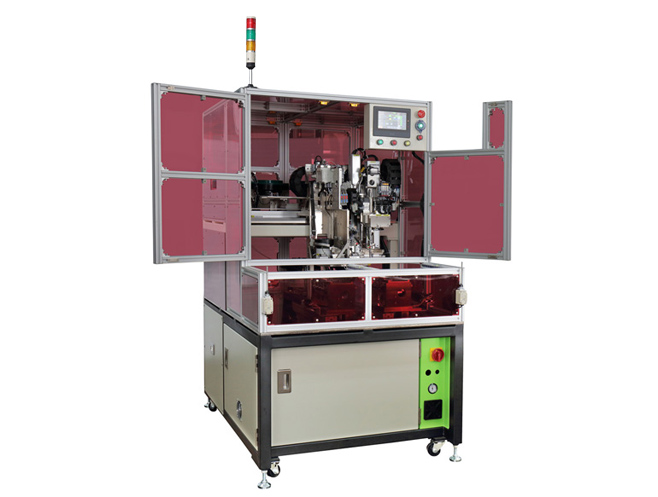

M2预调机

产品特点:

1. 效率高。螺杆和螺母在组装头部的左边预装成一体,再通过高速移载机构送到组装头部,提升了效率。是同行的2倍以上。
2. 精度高。每颗调谐螺杆的旋入深度可设定, 并通过激光型距离传感器测量实际深度。
3. 盖板不会弯曲变形,螺杆不会损伤。下降穿螺杆时批杆只用3N的压缩弹簧作用在盖板上,锁后上升时自动检测批杆与螺钉梅花槽是否卡滞。防止批杆拉(压)伤盖板、弯杆、断杆。
4. 旋螺杆批杆和旋螺母套筒均为浮动机构,对镀层的影响降至最低,没有镀层浮起,杜绝了螺钉掉落,盖板表面不会被划伤。
5. 两个放料平台,不停机上下料。
6. 通过简单改造,就可以适用M1.6、M2.5等其他规格调谐螺杆。
7. 机种更换方便。
8. 可以适应一定的孔位偏差。
9. 穿螺杆路径用DXF文件导入。

主要参数:

效率2.1~2.7秒/颗,平均2.3秒/颗(旋入深度2~10)盖板尺寸最大L200×W150mm
定位精度±0.02mm旋入深度精度±0.08mm(不含螺钉长度偏差)
扭矩1.5~5Kgf.cm占地L1000×W1300mm
螺杆最小间距4.9mm机种切换时间8min
螺钉池数量8个

产品介绍:

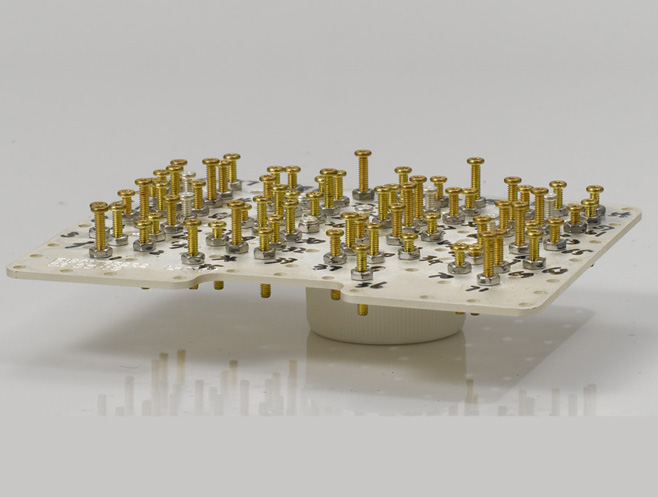

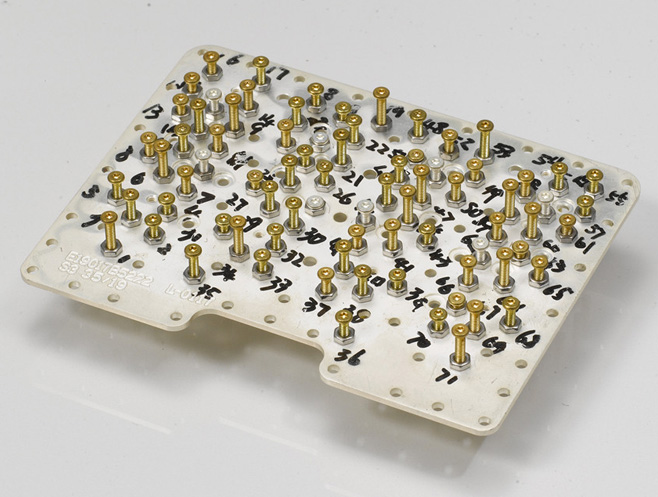

腔体滤波器盖板M2调谐螺杆及螺母的快速自动组装。将不同长度规格的调谐螺杆组装到指定孔位,旋到设定深度后将螺母旋紧。
