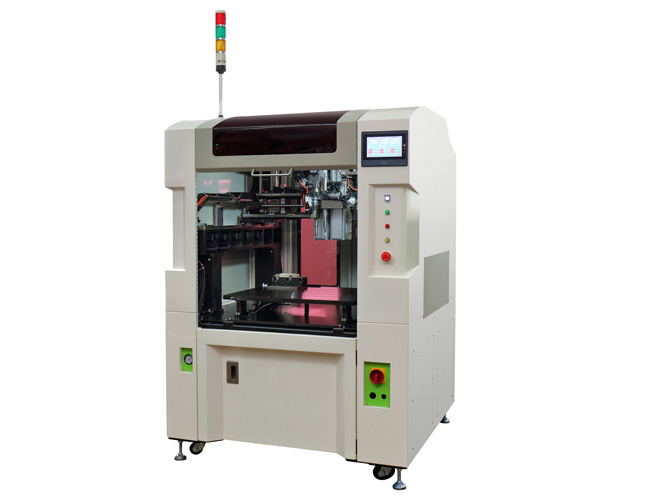

腔体滤波器自动调试

产品特点:

1、效率高,优化的软件与高速运动的硬件匹配,使调试效率高于熟练工人。
2、通用性强,适用频段广。
3、调谐螺杆的规格、种类无限制,快速切换M2~M8螺杆,自锁螺杆或带螺母螺杆都可以对应。

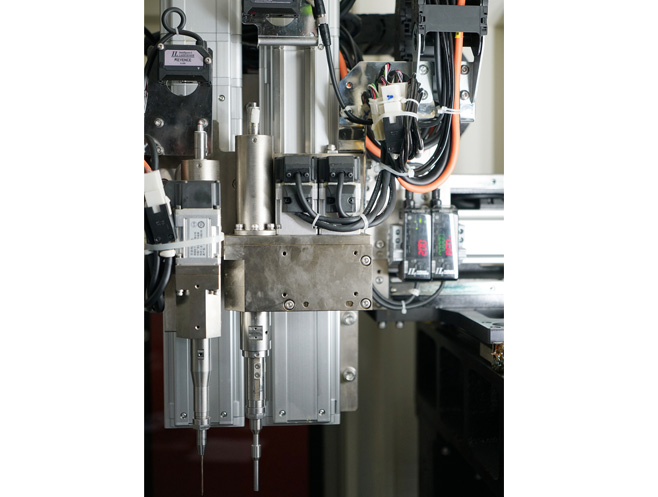

4、专利设计调整模块, 以3N的弹性压力旋螺杆和螺母,不影响S参数曲线;头部浮动,可以适应产品位置偏差;自动检测批杆与螺杆槽是否卡滞;旋螺杆电机与激光测距传感器组成闭环监控旋螺杆深度。
5、自动补偿刀头间隙、螺纹间隙。

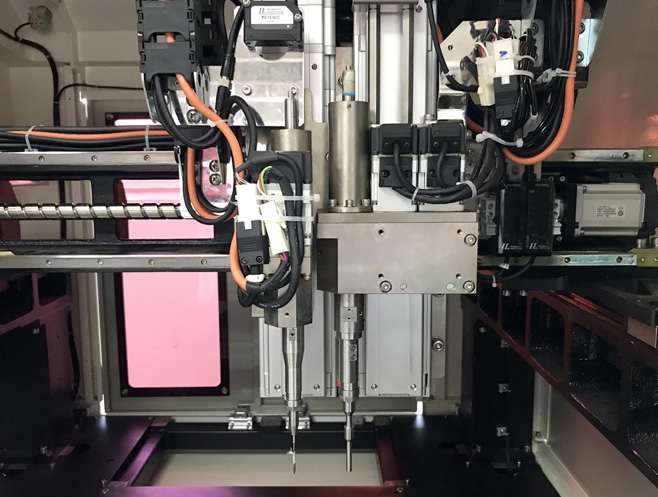

6、标配2个调整模块,可选装3模块。不同规格的螺杆5min快速更换,适应丰富的产品类型。

主要参数:

效率是人工的1.2~1.3倍滤波器尺寸最大L600×W500mm
频段400MHz~6000MHz定位精度±0.02mm
高度精度±0.04mm扭矩自锁螺钉0.2~1.4Kgf.cm/带螺母螺钉:1.5~32Kgf.cm
螺杆规格带螺母螺杆M2~M8/自锁螺杆M2~M6,长度不限、刀头类型不限螺杆角度精度5”

产品介绍:

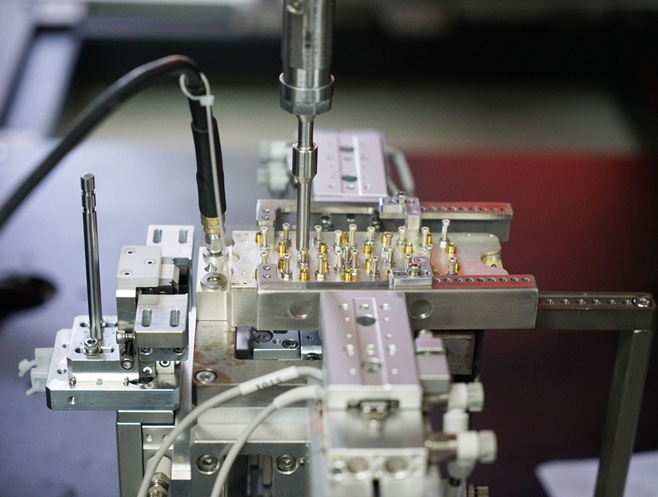

金属腔体滤波器的自动调试。有两套调整模块,可以对应滤波器上不同规格的调谐螺杆。滤波器连接矢量网络分析仪后,由专门的程序分析波形,输出调试信息,由相应的调整模块到指定螺杆位,旋螺母至半松状态,再旋转螺杆至需要的深度后旋紧螺母,重复测试和调整螺杆直到参数波形符合要求。


相关推荐:

腔体滤波器自动调试

金属腔体滤波器的自动调试
